PowerBox для PCMflash
Описание PowerBox для PCMflash

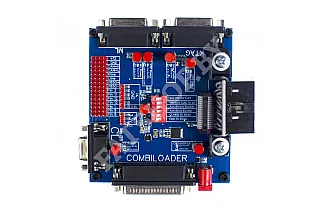

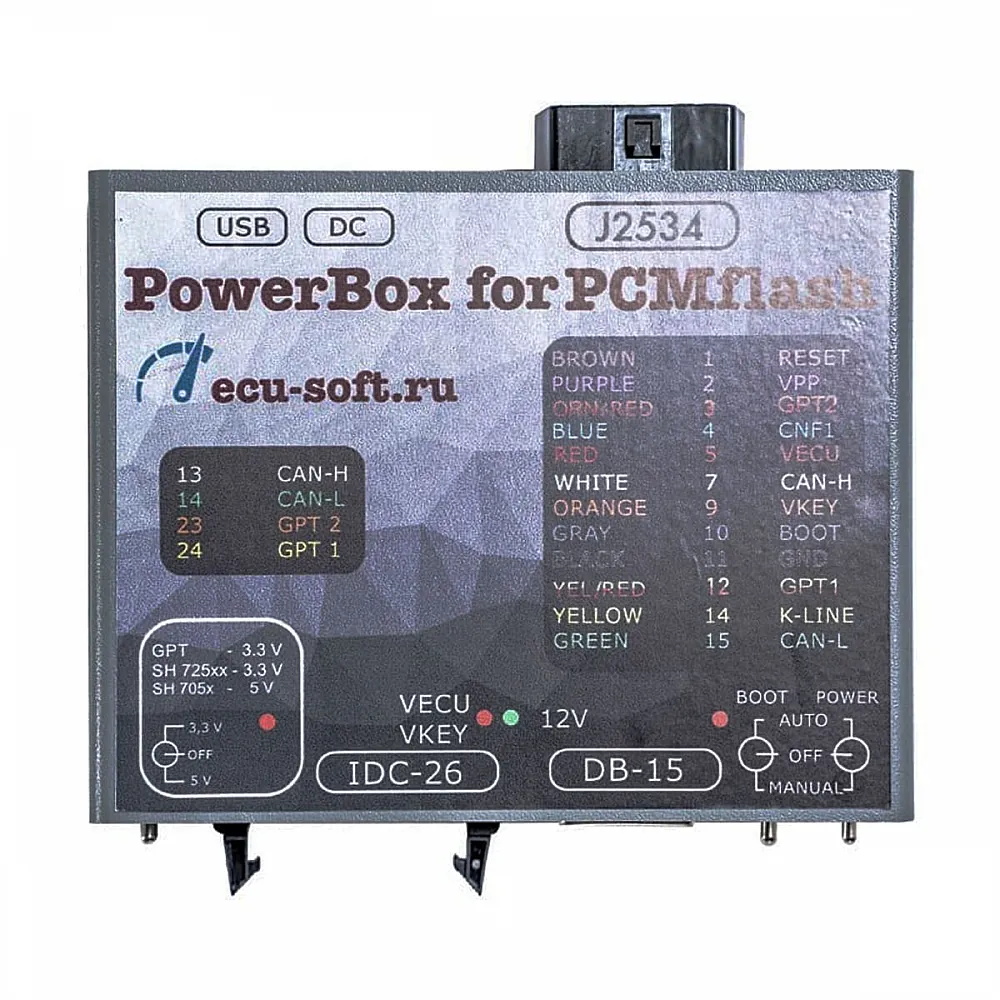

Устройство Powerbox обеспечивает многоуровневое подключение к электронному блоку питания, за счет чего пользователь сможет осуществлять мануальное и автоматическое управление его питанием. Благодаря подключению к девайсу осуществляется создание сигналов RESET, BOOT, CNF1, GPT1, GPT2 и WATCHDOG.
В устройство внедрены резисторы, которые ограничивают поток тока на линиях образовавшихся сигналов. На уровне RESET и BOOT обеспечивается ограничение в 510 Ом, в то время как на CNF1 — 220 Ом.
Автоматический режим поддерживает загрузчики для управления BOOT - OEM12, 12 контакт OBD-II и L-LINE, 15 контакт OBD-II.
Многофункциональное устройство оснащено набором разъемов, которые обеспечивают более гибкое подключение к тем или иным девайсам. Стандартный разъем USB используется для подключения к персональному компьютеру. Проводить подключение к ПК необходимо для регулярного обновления программного обеспечения powerbox pcmflash. Для опытных пользователей доступно программирование процессоров Renesans.

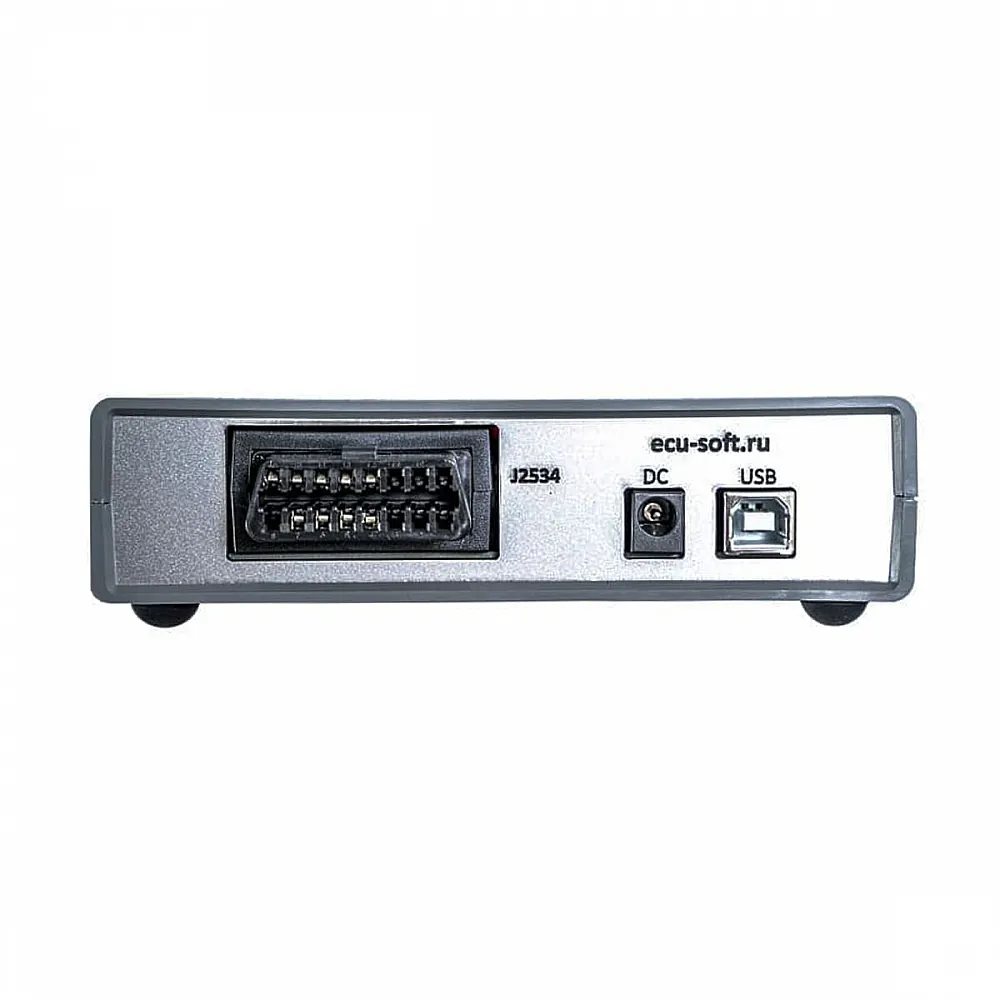

Также в pcm flasher вы найдете такие разъёмы:
- Разъем DC – используется для питания схемы, встроенной в прибор;
- Разъем J2534 (OBD-II-F) – позволяет подключать одноименный интерфейс;

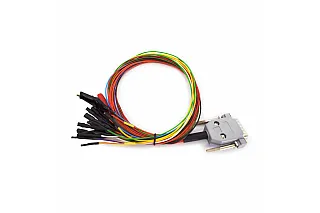

- Разъем DB-15 – с помощью кабеля DB15-PIN подключается к электронному блоку управления (кабели в комплекте не идут);
- Разъем IDC-26 – отвечает за подключение к плате ЭБУ (кабели в комплекте не идут);.
Прибор поддерживает три режима управления:
- Кнопка «POWER» полностью отключает питание, переводит аппаратуру в мануальное и автоматическое управления. В зависимости от выбранного режима перенаправляет питание на клеммы и выходы.
- Переключатель «BOOT» включает управление каналами RESET, BOOT и CNF1. В ручном режиме направляет CNF1 сигнал к +3.3 Вт, при этом остальные находятся в минусе. Автоматический режим переводит управление на программное обеспечение. Off – выключение функций.
- «GPT» подключает работу с процессорами японской компании Renesas Electronics и семейства Tricore. В зависимости от процессора необходимо подобрать необходимое значение Вл. Например, устройство серии SH705x требует 5 Вл.
Важная информация:
- В базовом комплекте кабеля не поставляются.
- Для работы с 71 модулем PCMflash переключатель BOOT должен быть в положении AUTO. (Индикатор BOOT должен светиться, при подаче питания на ЭБУ), переключатель ГПТ в положении 5 или 3,3 вольта (в зависимости от типа ЭБУ).
- В режиме MANUAL - питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника.
- В режиме GPT позволяет работать c 3,3v, 5V и 12v сигналами.
Устройство powerbox купить необходимо тем, кто ценит комфортную работу и гибкую настройку. Внешняя конструкция девайса оснащена светодиодными индикаторами, которые обозначают активацию той или иной функции. Лампочки говорят о подачи напряжения на вход и выход. Наличие ручного и автоматических режимов обеспечивают быстрое решение задача в зависимости от свойств блока.
