Описание CAN-Hacker 3.3

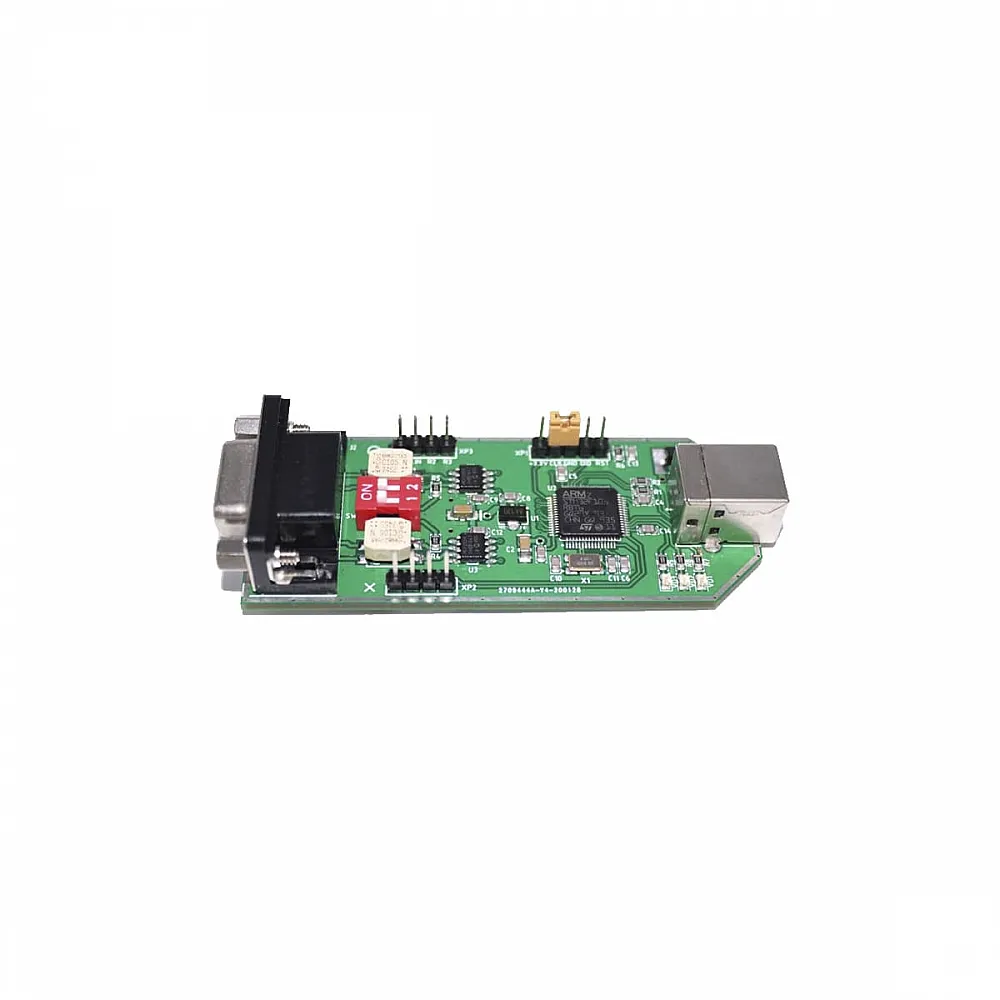

    CAN-Hacker 3.3 универсальный  двухканальный CAN-USB интерфейс. CAN-Hacker поможет Вам подключиться к CAN шине. Анализировать передаваемые данные и посылать свои пакеты. Большое количество опций позволяют существенно расширять функционал прибора за небольшую цену. Поставляется с программой CAN анализатором. LIN анализатор в комплект НЕ входит!

Технические характеристики:

  • Количество каналов CAN: 2
  • Пропускная способность: 4000\8000 фреймов в секунду (зависит от типа прошивки)
  • Связь с компьютером: USB 2.0  Virtual COM Port, класс CDC
  • Дополнительные опции: LIN анализатор, Leaf-Coder, CAN-Coder, Кабель OBD2
  • Программное обеспечение: CARBUS Analyzer

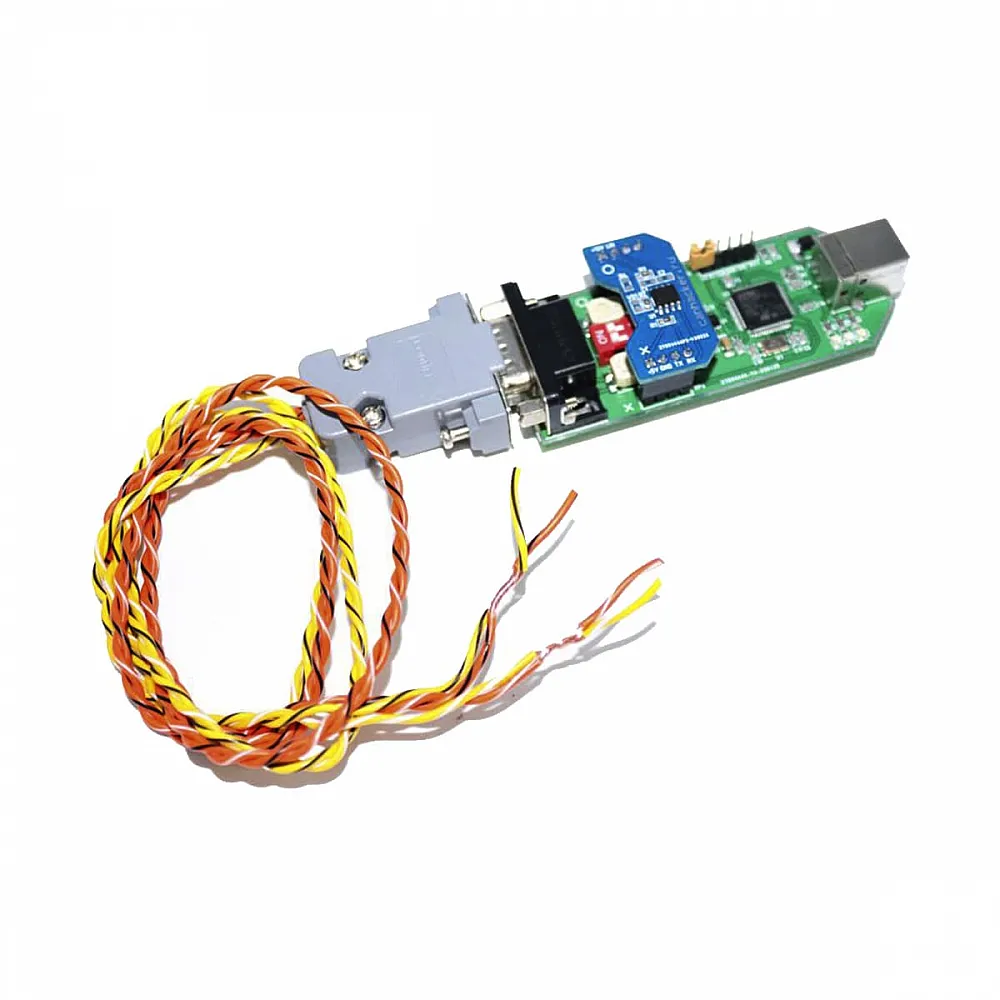

    Прилагаемый CAN кабель, назначение проводов:


  • Желтый с черной полосой – CAN-Low  канал 1
  • Желтый с белой полосой– CAN-High канал 1
  • Оранжевый с черной полосой – CAN-Low канал 2
  • Оранжевый с белой полосой – CAN-High канал 2

    Назначение контактов основного разъема


  • 1 - CAN-1 Low
  • 5 - CAN-2 High
  • 6 - CAN-1 High
  • 7,8 - GND
  • 9 - CAN-2 Low

    Назначение переключателей

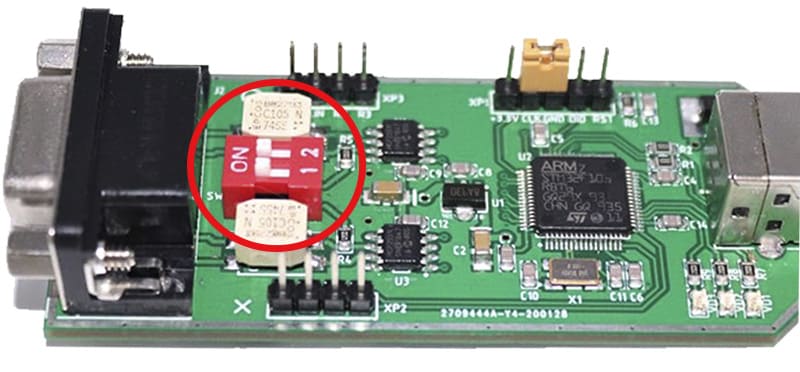

    DIP переключатель на плате устройства служит для подключения резисторов терминаторов 120 Ом между линиями CAN-High и CAN-Low. В положении ON резисторы подключены.


 CANHacker 3.3 поможет решать следующие задачи:

  • Анализировать работу CAN и LIN (доп.опция) шин автомобилей и спец. техники.
  • Включать “на столе” блоки управления и агрегаты автомобилей управляемые по CAN и LIN шинам (например рулевые рейки и агрегаты ЭГУР\ЭУР)
  • Эмулировать работу датчиков и блоков управления непосредственно на автомобиле
  • Программировать блоки управления автомобилей.
  • Проводить реверс-инжиниринг сетей CAN\LIN для задач мониторинга и телеметрии транспортных средств.

    Все эти возможности окажут неоценимую поддержку в процессе ремонта автомобилей, а так же во время установки и разработки дополнительного охранного, телематического и навигационного оборудования для любой подвижной техники.

Поставляемое программное обеспечение:

  • CARBUS Analyzer – программа анализатор шины CAN и LIN.
  • UBT  – программа для загрузки прошивок в интерфейс и активации опций.

Поставляемые прошивки:

    CH32_xxxxxxxx_CANLIN_CR.bin – прошивка для работы с шинами CAN или LIN

Поддерживает: два канала CAN или один канал LIN(требует активации)

Максимальная скорость приема 8000 фреймов в секунду

Данная прошивка обеспечивает максимально полный сбор CAN! При нормальной загрузки шины собирается 100% фреймов.  Эта прошивка загружена в прибор при производстве.

    CH32_xxxxxxxx_CANLIN_GW_CR.bin– прошивка для работы с шинами CAN или LIN

Поддерживает: два канала CAN или один канал шины LIN (требует активации), Режим Gateway (CAN фильтр)

Максимальная скорость приема: 4000 фреймов в секунду

Данная прошивка оптимальна для работы с функциями CAN Bomber!

    Поставляемые прошивки находятся в архиве с программой CARBUS Analyzer в папке UBT\Firmware Files. Загрузка прошивок осуществляется при помощи программы UBT  – инструкция

Поддерживаются следующие дополнительные опции:

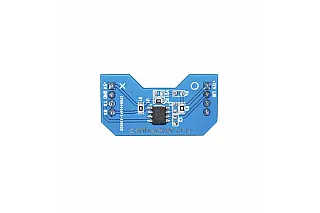

  • Анализатор шины LIN.  Требует установки дополнительного модуля LIN и активации при помощи ключа.
  • CAN-Coder. Программное обеспечение для программирование автомобилей KIA\Hyundai. Требует активации при помощи ключа и загрузки специальной прошивки.
  • Leaf-Coder. Программное обеспечение для программирования панелей приборов автомобилей Nissan Leaf ZE0 и AZE0. Требует загрузки специальной прошивки.
  • Кабель OBD2. Позволяет осуществлять простое подключение интерфейса к стандартному диагностическому разъему OBD2

    Активация доп. опций осуществляется при помощи программы UBT  – инструкция

Меры предосторожности:

    Внимание! CAN-Hacker 3.2 – это бескорпусное устройство! Следует избегать следующих условий использования:

  • Класть прибор на проводящие и мокрые поверхности
  • Трогать руками подключенный прибор при работе в условиях способствующих накоплению статического электричества на руках и одежде
  • Подключаться к автомобилям к которым так же подключены импульсные зарядные устройства
  • Подключать к компьютерам с неисправными портами USB
