Устройство TNM 7000 ECU-KIT Car Programmer создано для профессионального обслуживания и тонкой настройки современных электронных блоков управления двигателем. Оно предлагает четыре независимых режима подключения — от стандартного обмена данными по OBD-интерфейсу до прямого доступа к микроконтроллеру в BDM- и Bench-режимах — и открывает полный набор функций: считывание заводских карт, редактирование параметров и безопасная запись обновлённых прошивок. Поддерживается работа как с 12 так и 24 вольтовыми авто.
Полный список функций поддерживаемых программатором можно посмотреть здесь.
Режимы работы:

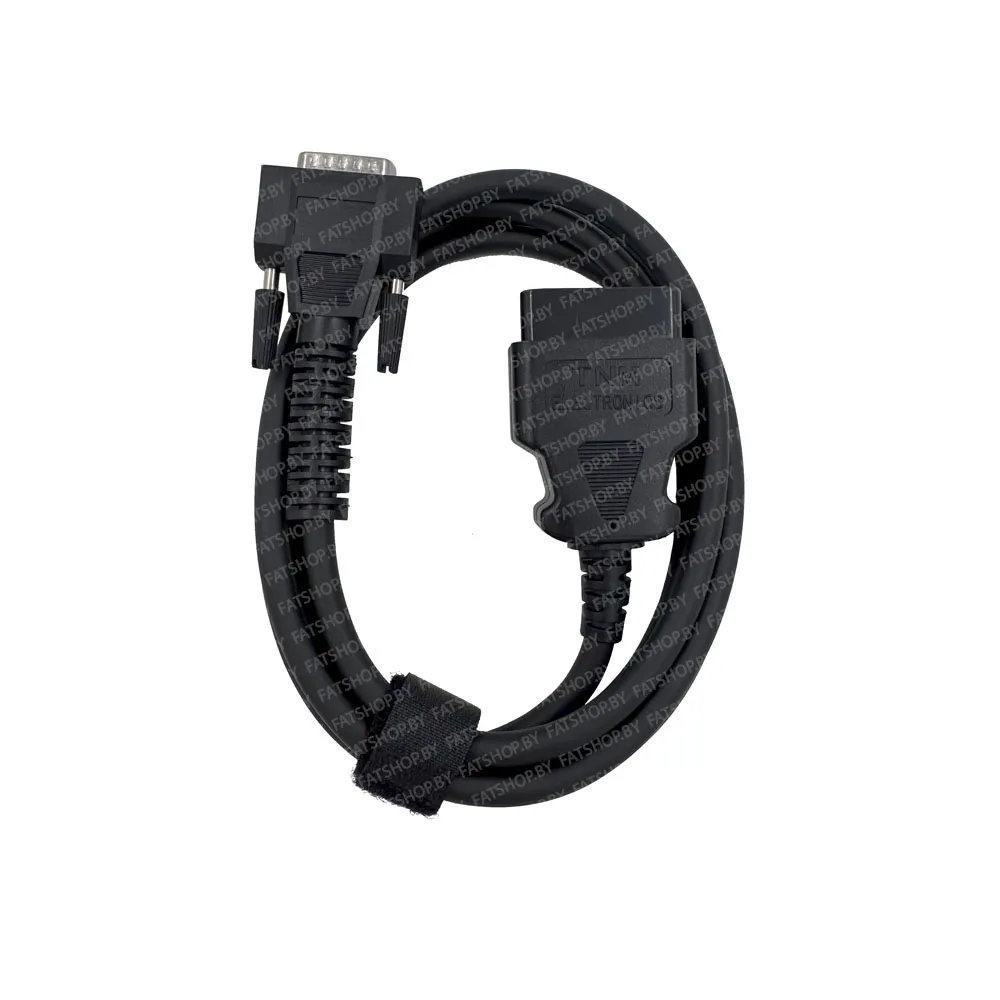

- OBD-II Поддержка CAN (ISO 15765-4), ISO 9141-2, KWP2000, J1850 VPW/PWM. Обмен данными до 240 кбит/с, автоматическое определение протокола.
- Boot-режим Взаимодействие с загрузчиком ЭБУ через ISP-интерфейс, без снятия контроллера с платы.
- BDM (Background Debug Mode) Отладка и прошивка микроконтроллеров семейства MPC5xx, SPC5xxx и других.
- Bench-режим Прямое подключение к контактам процессора на лабораторном стенде, скорость до 2 Мбит/с, полный доступ к флаш-памяти.
Поддерживаемые контроллеры и протоколы
- Bosch: EDC15, EDC16, MED17, ME7/ME9
- Siemens/VDO: SIMOS, SRS2/3
- Delphi, Denso, Magneti Marelli, Continental
- Дополнительные проприетарные интерфейсы: Hitachi, NEC, Freescale
Функциональные режимы
- OBD-II (ISO 15765-4 CAN, ISO 9141, KWP2000, J1850)
- BDM (Background Debug Mode)
- Boot/ISP (In-System Programming)
- Bench-режим (прямое подключение к ножкам микроконтроллера)
Аппаратные параметры
- Интерфейсы: USB 2.0 Type-B, RS-232 TTL (3.3 В)
- Диапазон питания: 6…36 В DC, потребление ≤ 200 мА при 12 В
- Рабочая температура: –20…+70 °C
- Габариты: 130 × 85 × 29 мм; масса 280 г
- Индикаторы: светодиод статуса соединения и питания
- Корпус: ударопрочный ABS-пластик с защитой от влаги
