CombiBox для PCMflash

CombiBox для PCMflash
Наличие: В наличии
Выберите вариант доставки
ООО "Автоэлектрик" Производитель: ООО "Автоэлектрик"

Описание CombiBox для PCMflash

    CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.

Питание

    Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение

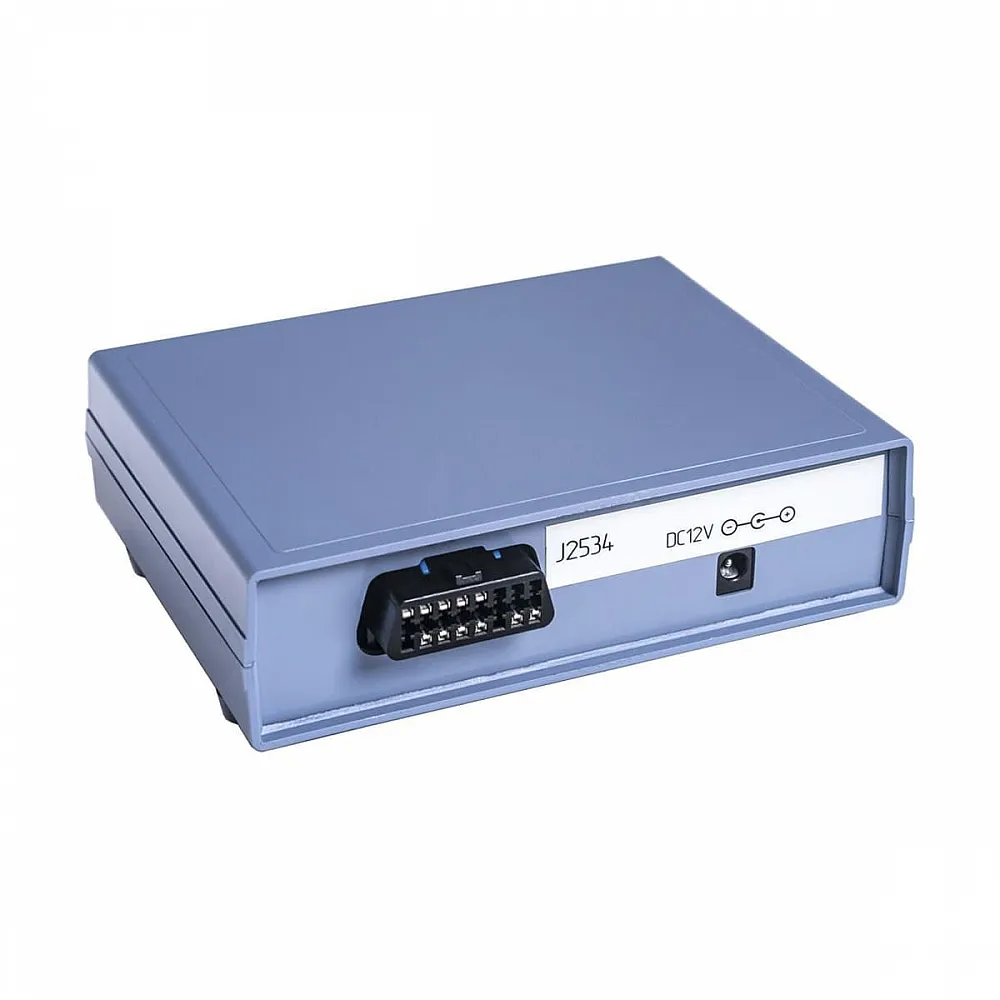

На задней панели CombiBox расположены 2 разъема:

1. J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))

Разъем имеет следующую схему подключения:

  • 1 — GPT2;
  • 2 — GPT1;
  • 4 — GND;
  • 5 — GND;
  • 6 — CAN-H;
  • 7 — K-LINE;
  • 12 - SELECT BOOT
  • 14 — CAN-L;
  • 15 — L–LINE;
  • 16 — +12V.
  • DC 12V — разъем предназначен для подключения питания.

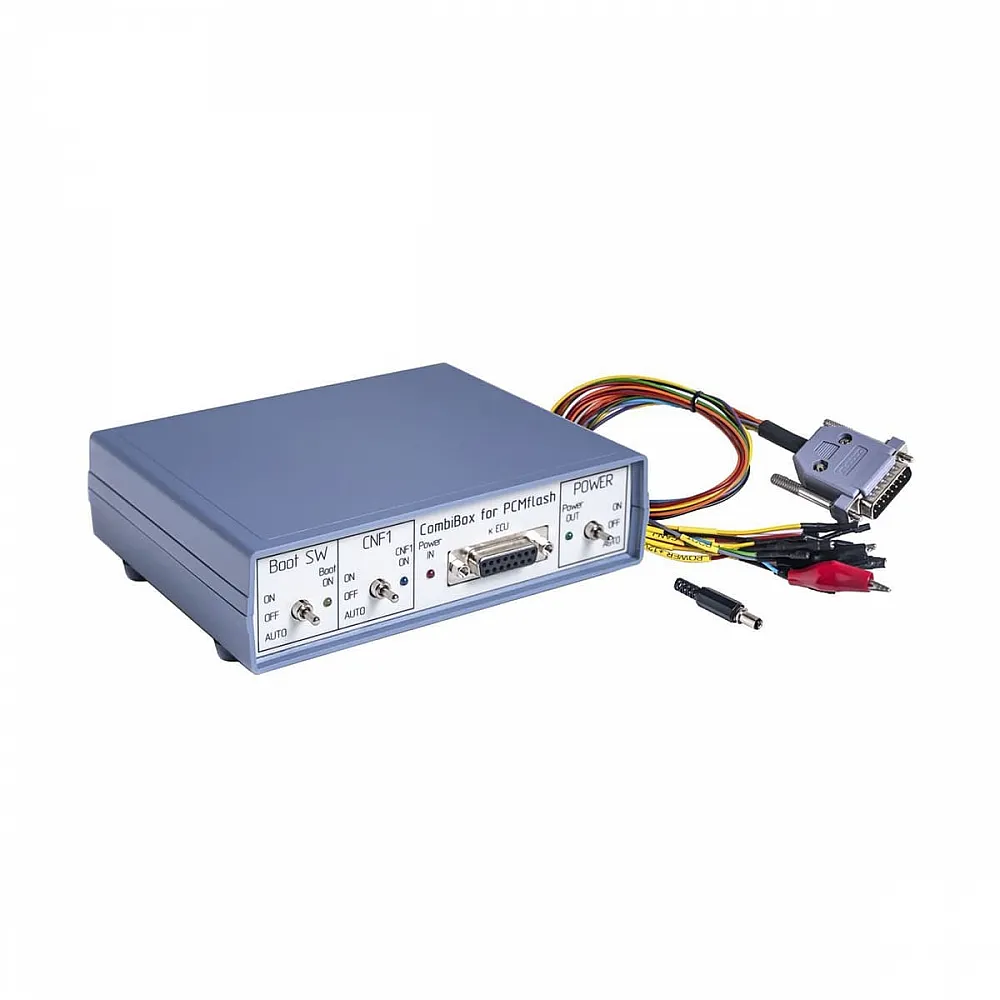

2. На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.

Разъем имеет следующую схему подключения:

  • 2 — Фиолетовый, VPP;
  • 3 — Зелено-красный, GPT2;
  • 4 — Голубой, CNF1;
  • 5 — Красные, Power +12V;
  • 7 — Белый, CAN-H;
  • 9 — Оранжевые, Key +12V;
  • 10 — Серый, BOOT;
  • 11 — Черные, GND;
  • 12 — Желто-оранжевый, GPT1;
  • 14 — Желтый, K-Line;
  • 15 — Зеленый, CAN-L.

Органы управления

Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:

  • «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.
  • «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
  • «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.

Переключатель «Boot SW», управление сигналом BOOT:

  • «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
  • «ON» включено, подтягивает BOOT к сигнальному минусу;
  • «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):

  • «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
  • «ON» включено, подтягивает CNF1 к +3.3 вольтам;
  • «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

  • «BOOT» — 1 кОм;
  • «CNF1» — 510 Ом;
  • Нагрузка на шине «CAN» — 120 Ом.

Индикаторы:


  • Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;
  • Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;
  • Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;
  • Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.

Комплектация:

  • Адаптер CombiBox
  • Соединительный кабель
  • Штекер питания
