CombiBox для Combiloader

CombiBox для Combiloader
Наличие: В наличии
Выберите вариант доставки
ООО "Автоэлектрик" Производитель: ООО "Автоэлектрик"

Описание CombiBox для Combiloader

    CombiBox предназначен для подключения блока управления к Загрузчику Combiloader и адаптеру DIALink «на столе» и коммутации напряжений питания, сигналов GPT1, GPT2, и формирования сигналов BOOT, CNF1.

Питание

    Для работы combi box необходимо подать стабилизированное напряжение питания 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы комби бокс  и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.

Подключение

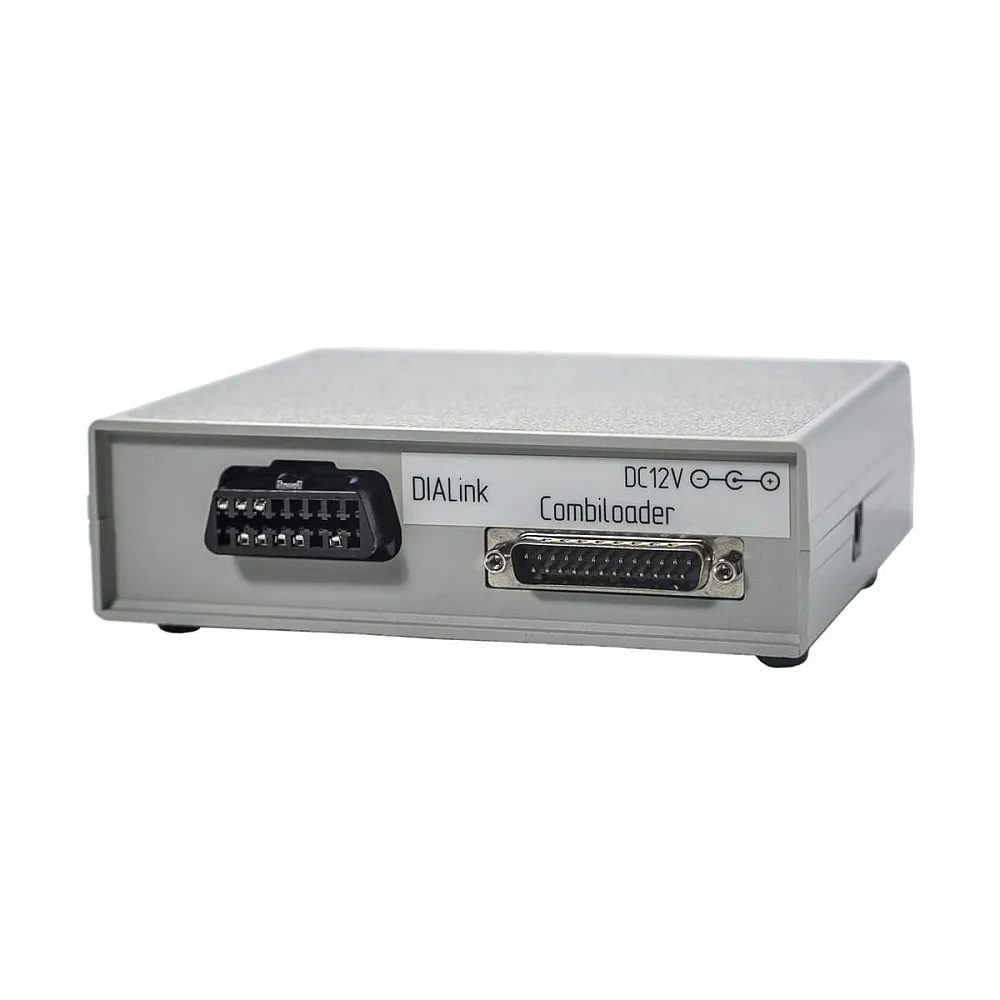

    На задней панели комбибокс расположены 2 разъема:

1. DIALink - разъем предназначен для подключения одноименного адаптера.

Разъем имеет следующую схему подключения:

  • 4 GND
  • 5 GND
  • 6 CAN-H
  • 7 K-LINE
  • 14 CAN-L
  • 15 L-LINE
  • 16 POWER

2. Combiloader – разъем предназначен для подключения одноименного адаптера.

    На лицевой панели прибора расположен разъем DB-25, предназначенный для подключения к ЭБУ при помощи входящего в комплект универсального кабеля.

    Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших).

    Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

Органы управления:

1. Переключатель – GPT.

При активации данного режима происходит коммутация сигнальных линий 7 и 15 разъема DiaLink на разъем DB-25(GPT1 и GPT2), а также одновременно снятие питания с разъема DiaLink. Используется при чтении пароля в режиме GPT. В выключенном состоянии сигнальные линии 7 и 15 выводиться на разъем DB-25(K-line и L-line), а линии GPT1 и GPT2 обестачиваются.

2. Переключатель - POWER, управление питанием.

Прибор имеет три режима подачи питания на ЭБУ:

  • OFF, выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-25.
  • MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
  • AUTO, автоматическое управление, в данном режиме управление питанием производит загрузчик CombiLoader.

3. Переключатель BOOT, одновременное управление сигналами BOOT и CNF1 (3,3 вольта):

  • OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-25.
  • MANUAL, включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
  • AUTO, автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.

    Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

  • RESET– 5,1 КОм ( для st10 )
  • BOOT – 510 Ом
  • CNF1 – 510 Ом
  • CAN – 120 Ом

Индикаторы

  • Светодиодный индикатор GPT указывает на активацию одноименного режима.
  • Светодиодные индикаторы VECU, VKEY указывает наличие напряжения VECU и VKEY.
  • Светодиодный индикатор 12V указывает наличие питающего напряжения.
  • Светодиодный индикатор BOOT указывает наличие подтяжек на CNF1 и BOOT.

Комплект поставки

  • Адаптер CombiBox
  • Соединительный кабель
  • Штекер питания
