CH-OBD.M02 + Анализатор CAN\LIN
Описание CH-OBD.M02 + Анализатор CAN\LIN
СH-OBD.M02 – CAN\LIN интерфейс в корпусе OBD2 в отличии от CAN-Hacker 3.2, данный интерфейс имеет один канал CAN, этого достаточно для большинства задач. CH-OBD.M02 имеет на борту аппаратный интерфейс для шины LIN, его можно активировать при помощи опции LIN анализатора.
Интерфейс поставляется в двух вариантах:
- Анализатор CAN шины
- CAN-Coder – для работы с автомобилями KIA\Hyundai (опция анализатора приобретается отдельно)
Технические характеристики:
- Количество каналов CAN: 1
- Количество каналов LIN: 1 – Требует активации !
- Максимальная пропускная способность: 8000 фреймов в секунду
- Интерфейс взаимодействия с ПК – виртуальный COM порт поверх USB2.0. Класс CDC VCP.

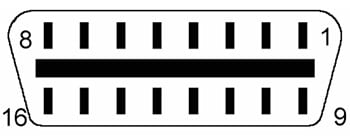

Назначение контактов разъема CH-OBD.M02
- 6 – CAN-High
- 4,5 – Масса GND
- 13 – LIN\K-Line По умолчанию притянут к +12V
- 14 – CAN-High
- 16 – +12V \ Напряжение бортовой сети автомобиля (Необходимо подключать только при работе с шиной LIN).
Прибор позволяет:
- Анализировать работу CAN шин автомобилей и спец. техники.
- Активировав опцию LIN анализатора можно работать с шиной LIN
- При помощи дополнительной опции CAN Coder осуществлять вариантное кодирование автомобилей KIA\Hyundai.
- При помощи бесплатной опции Leaf Coder осуществлять программирование панелей приборов автомобилей Nissan Leaf ZE0 и AZE0
- Включать «на столе» блоки управления и агрегаты автомобилей управляемые по CAN и LIN шинам (например рулевые рейки и агрегаты ЭГУР\ЭУР)
- Эмулировать работу датчиков и блоков управления непосредственно на автомобиле
- Программировать блоки управления автомобилей.
- Проводить реверс-инжиниринг сетей CAN\LIN для задач мониторинга и телеметрии транспортных средств.
Интерфейс CH-OBD.M02 имеет корпус разъема OBD2, что позволяет осуществлять непосредственное подключение к диагностической CAN шине автомобиля без использования дополнительных кабелей.
Поставляемое программное обеспечение:
- CARBUS Analyzer — программа анализатор шины CAN и LIN.
- UBT — программа для загрузки прошивок в интерфейс и активации опций.
Поставляемые прошивки:
CH-OBD.M02_xxxxxxxx_CANLIN_CR.bin — прошивка для работы с шинами CAN или LIN (требует активации)
Поддерживает: два канала CAN или один канал LIN
Максимальная скорость приема 8000 фреймов в секунду.
LEAF-Coder xxxxxxxx CR.bin – прошивка для работы с программой Leaf Coder.
CODER_xxxxxxxx_CR.bin – прошивка для работы с программой CAN-Coder (Для варианта покупки CH-OBD.M02+Analyzer, опция CAN-Coder требует дополнительной активации)
Поставляемые прошивки находятся в архиве с программой CARBUS Analyzer в папке UBT\Firmware Files.
Загрузка прошивок осуществляется при помощи программы UBT — инструкция
Поддерживаются следующие дополнительные опции:
- Анализатор шины LIN
- CAN-Coder. Программное обеспечение для программирование автомобилей KIA\Hyundai. Требует активации при помощи ключа и загрузки специальной прошивки
- Leaf-Coder. Программное обеспечение для программирования панелей приборов автомобилей Nissan Leaf ZE0 и AZE0. Требует загрузки специальной прошивки
Активация доп. опций осуществляется при помощи программы UBT — инструкция
