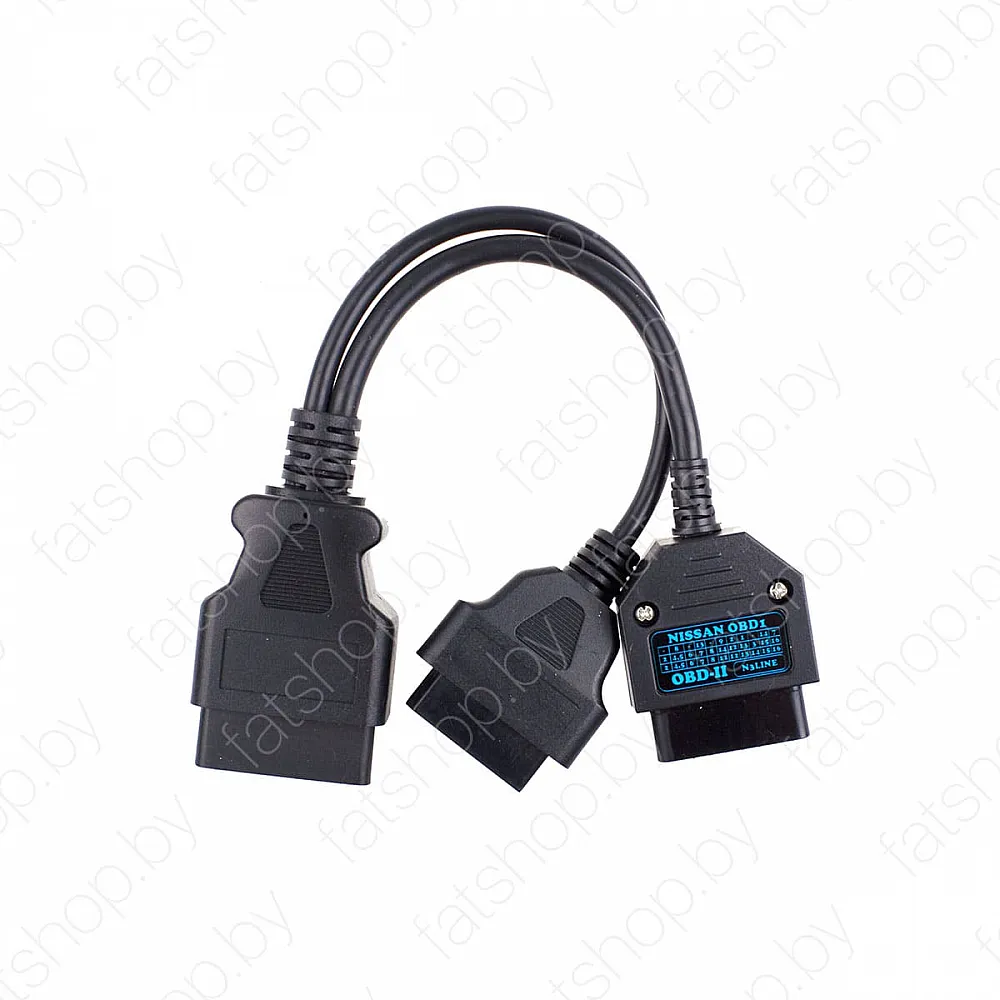

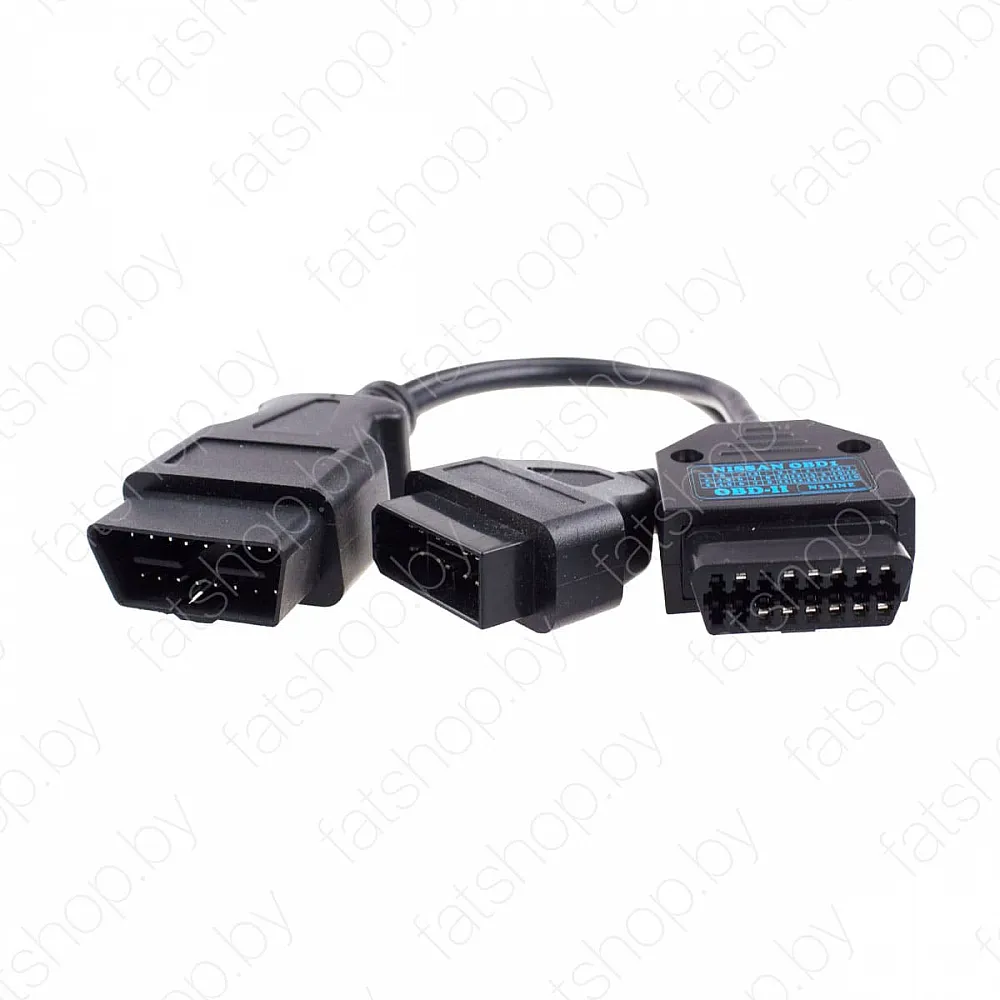

Переходник OBD-II - Nissan OBD1 для N3LINE
Описание Переходник OBD-II - Nissan OBD1 для N3LINE
Переходник Nissan OBD2 – OBD1 позволит подключить адаптер N3LINE к старым автомобилям Nissan c диагностическим разъемом на 14 контактов, а также с разъемом OBD1 (для других приборов переходник имеет другую распиновку).
Переходник Nissan OBD2 – OBD1 включает в себя функционал переходника Nissan OBD2 – 14 pin.
Распиновка переходника:
Nissan 14PIN | OBD-II (штекер) | OBD-II (вилка) | Сигнал | Назначение |
1 | 13 | 13 | RX | Прием данных в ECU |
2 | 12 | 12 | TX | Передача данных от ECU |
7 | 16 | 16 | IGN | + бортового напряжения, напряжение зажигания |
8 | 4,5 | 4,5 | GND | Общий |
9 | 14 | 11 | CLK | Сигнал синхронизации 153,6кГц |
13 | 7 | 7 | SC1 | Активация обмена данными с ECU ABS |
14 | 15 | 15 | DT | Обмен данными с ECU ABS |
- | 2 | 2 | VPW | VPW линия диагностики |
- | 3 | 14 | CAN-L | CAN Low линия диагностики |
- | 6 | 6 | CAN-H | CAN High линия диагностики |
- | 8 | 8 | IGN | + Напряжение зажигания |
