Описание Осциллограф Постоловского 4 Autoscope IV (Полный)

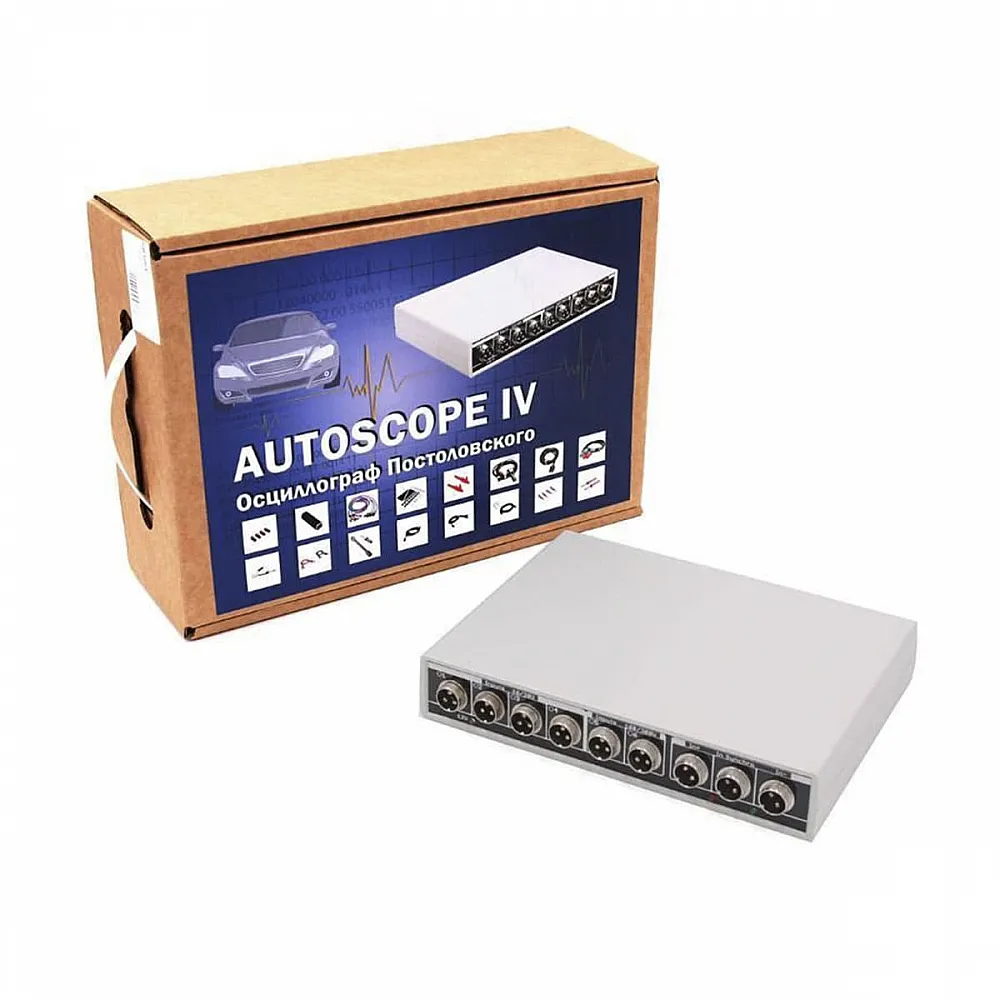

    Цифровой  осциллограф Постоловского 4 USB Autoscope IV (полный комплект) - последняя модель линейки данного производителя.

    USB Autoscope IV является модернизированной версией USB Autoscope III. С помощью данного устройства Вы сможете просматривать, сохранять и производить анализ цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей.

Отличия USB Autoscope IV от USB Autoscope III и других версий:

  • встроенный адаптер зажигания (нет необходимости использовать выносной модуль)
  • питание датчиков от прибора (сокращение количества проводов доставит большое удобство в работе)
  • удобная светодиодная подсветка на измерительных адаптерах (удобство подключения датчиков в труднодоступных и неосвещенных местах)
  • подставка-держатель для прибора и датчиков (теперь Вы сможете разместить все датчики на одной подставки - экономия места и времени при работе)

Основные возможности прибора:

  • отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;
  • широкие возможности анализа параметров сигналов - определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала - длительности импульса, частоты, скважности и фазы сигнала;
  • анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах "парад", "растр", "наложение";
  • оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;
  • измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);
  • отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;
  • поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;
  • автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;
  • свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов "на лету");
  • возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;
  • сохранение полученных данных в формате JPEG или бинарного файла;
  • возможность редактирования записанных сигналов;
  • возможность распечатки текущих или сохраненных осциллограмм на принтере;
  • возможность создания пользовательских настроек для часто используемых режимов;

Прибор поддерживает работу в следующих режимах:

  • режим аналогового осциллографа;
  • режим цифрового анализатора;
  • режим диагностики системы зажигания;
  • график разряжения;
  • режим измерения временных параметров сигнала;
  • измерение относительного расхода топлива;
  • режим диагностики системы газораспределения;
  • режим измерения угла опережения зажигания;
  • автоматический анализ осциллограмм.

Технические характеристики:


Прибор может работать в двух режимах:

    - режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,

Количество аналоговых входов
8
Количество каналов осциллографа
1, 2, 4, 8 (по выбору)
Разрядность АЦП
12 бит
Диапазон измеряемого напряжения

+/-6/30 В - 1-4й аналоговые входа

+/-60/300 В - 5-6й аналоговые входа

1-4й аналоговые входа при использовании

внешних входных делителей напряжения 1:10

+/-6 В - 7-8й аналоговые входа

Максимальная частота оцифровки

12,5 МГц - 1-но канальный режим

5 МГц - 2-х канальный режим

2,5 МГц - 4-х канальный режим

1,25 МГц - 8-ми канальный режим

Режим оцифровки
непрерывный поток
Входное сопротивление
1 мОм
    - режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.

Количество цифровых входов
9
Режимы работы
2-х, 4-х и 8-ми канальный анализатор
Максимальная частота оцифровки

100 МГц - 2-х канальный режим

50 МГц - 4-х канальный режим

25 МГц - 8-ми канальный режим

Режим оцифровки
непрерывный поток
Входное сопротивление

10 кОм

>1 МОм при напряжениях (0...5В)

510 Ом при выходе за диапазон

Для работы с Autoscope IV Вам потребуется ПК со следующими минимальными характеристиками:

  • Microsoft Windows 98SE/ME/2000/XP/Vista/7/8,
  • Pentium IV, 2000 МГц,
  • 1024 Мб ОЗУ,
  •  HDD 10 Гб UDMA 100,
  •  наличие USB 2.0 480 Мбит/с (HI-SPEED) порта

Комплектация:

  • USB Autoscope IV, питающий кабель, USB 2.0 A/B интерфейсный кабель, CD с программным обеспечением
  • Dx датчик разрежения -0.85…+0.15Bar
  • Sync датчик синхронизации
  • DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания
  • Cx-M универсальный накладной ёмкостной датчик
  • Lx-M универсальный накладной индуктивный датчик
  • Px35 датчик давления в цилиндре -0,95…+ 35Bar
  • Кабель  USB
  • Кабель универсальный 4 штуки
  • Измерительный адаптер  4 штуки (светодиодная подсветка)
  • Подставка-держатель прибора
  • Px Longer удлинитель для датчика давления в цилиндре
  • Spark Gap высоковольтный искровой разрядник
  • Пробник-игла 4 штуки
  • Пробник-зажим прокалыватель 2 штуки
  • Пробник-зажим «крокодил» 2 штуки
  • Провод-удлинитель 4 штуки
